氣動調節閥

氣動薄膜低溫調節閥

氣動薄膜低溫調節閥

  • 閥門型號：DWZJHP
  • 通徑規格：DN20～DN250mm
  • 結構形式：單座式、套筒式
  • 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
  • 公稱壓力：PN16、PN40、PN64
  • 適用溫度：-40～-196℃，超低溫可達-250℃
  • 應用范圍：低溫氣體、流體（如液氧、液氬等）
  • 產品特點：采用長頸閥蓋保溫，具有良好的耐低溫性
氣動低溫調節閥概述：

氣動薄膜低溫調節閥適用于介質溫度-40℃～ -196℃（如液氧、液氮等）的低溫、深冷場合，主要由多彈簧氣動薄膜執行器與帶長頸接管的閥體組成，采用長頸型上閥蓋的作用，使填料處于常溫下工作，并減少外界熱能傳入，為減少傳遞，長頸一般采用薄壁結構，具有良好的耐低溫性，特別用于精確控低溫氣體、流體（如液氧、液氬等）的工藝參數保持在給定值。

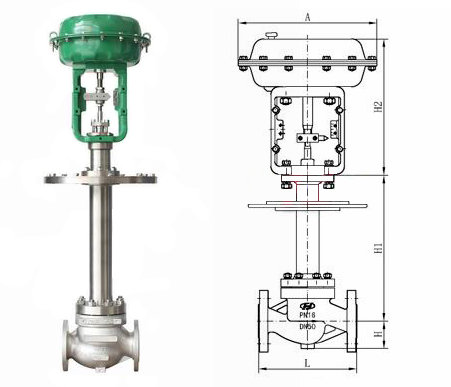

氣動低溫調節閥結構圖
氣動低溫調節閥特點：

氣動低溫調節閥由于使用的場所屬于相對嚴酷的工況，對零件的加工進行嚴格的質量控制，經特殊的低溫處理，以保證閥門在低溫工況時不脆裂，經得起低溫介質沖擊，被廣泛用于冶金、空分、制氧、石油、化工等低溫、深冷場合。

氣動低溫調節閥參數：

閥體
形      式 直通鑄造球型閥
公稱通徑 20、25、32、40、50、65、80、100、125、150、200、250mm
公稱壓力 PN16、40、64bar
法蘭標準 JB/T79.1-94、792-94等
材      料 鑄鋼、不銹鋼等
上  閥  蓋 低溫型：-60--196℃  超低溫型：-250℃
閥蓋形式 螺栓壓緊式
填      料 V型聚四氟乙烯填料、V型柔性石墨填料
結構形式 加長桿

閥內組件
閥芯型式 單座式、套筒式
流量特性 等百分比特性和線性特性
材      料 不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。

氣動低溫調節閥執行器：

執行機構
型      式 ZHA/B多彈簧薄膜執行機構
型      號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面積cm2 350 350 560 900 1400
行程mm 10、16 25 40 40、60 100
彈簧范圍KPa 20-100（標準）、20-60、60-100、40-200、80-240
膜片材料 丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力 140-400KPa
氣源接口 RCl/4"
環境溫度 -30-70℃

閥作用形式
氣關式（B）- 失氣時閥位開（FO）；氣開式(K)一失氣時閥位關(FC)

附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
