氣動蝶閥

多儀閥門 – 蝶閥 – 氣動蝶閥系列
氣動軟密封蝶閥

氣動軟密封蝶閥

  • 閥門型號：D671X，D641X，D671F，D641F
  • 通徑規格：DN50～DN1200
  • 結構形式：中線型（對夾式，法蘭）
  • 閥體材質：球墨鑄鐵、鑄鋼WCB、不銹鋼304、316
  • 公稱壓力：PN6、PN10、PN16
  • 適用溫度：-40℃～200℃
  • 應用范圍：水、氣體、油品、腐蝕性介質等
  • 產品特點：密封性能好，耐老化、耐腐蝕，使用壽命長
氣動軟密封蝶閥概述：

氣動軟密封蝶閥是一種防腐蝕性和密封性較好的中線型蝶閥，一般分為法蘭或?qū)A式連接，可用于含有腐蝕性介質及泄露量要求較高的常溫常壓場合。氣動軟密封蝶閥采用密封結構，密封材料有橡膠、聚四氟乙烯等，泄露量可達到零泄露。由于結構特征的限制，氣動軟密封蝶閥不適用于高溫、高壓及抗磨損等行業，只適合在常溫環境和低壓、中壓等場所做開關切斷和調節流量使用。

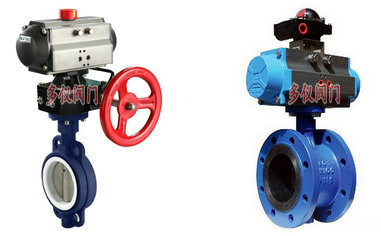

氣動軟密封蝶閥圖片
氣動對夾式軟密封蝶閥                                    氣動法蘭軟密封蝶閥
氣動軟密封蝶閥參數說明：

公稱通徑DN50～DN1200(mm)
壓力等級PN0.6、1.0、1.6MPa
連接方式對夾式、法蘭式
結構形式中線型
驅動方式氣源驅動,壓縮空氣5～7bar(可帶手輪)
動作范圍0～90°
密封材質各種橡膠、聚四氟乙烯
工作場合各種腐蝕性介質等(常溫常壓、低溫低壓場合)
附件選項定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
控制方式開關兩位控制,氣開、氣關式、彈簧復位、調節型(4～20mA模擬量信號)

氣動軟密封蝶閥優點：

1、結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。
2、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
3、分為氣動對夾式軟密封蝶閥和氣動法蘭軟密封蝶閥，滿足不同管道。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長。

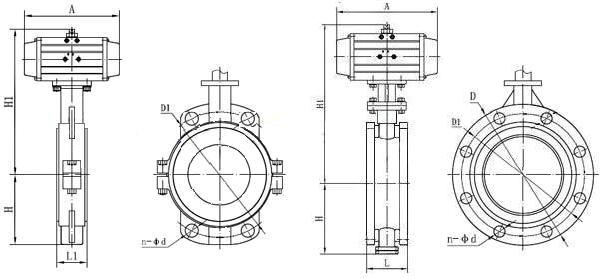

氣動軟密封蝶閥結構圖
氣動對夾式軟密封蝶閥結構           氣動法蘭軟密封蝶閥結構
氣動軟密封蝶閥密封材料：



材料品種
氯丁橡膠
丁腈橡膠
乙丙橡膠
聚四氟乙烯
硅橡膠
氟橡膠
代號
X或 0rJ
XA或orJA
XB或orJB
xC、JC或0rF
XD或orJD
X E或orJE
耐最高溫度
82℃
93℃
150℃
232℃
250℃
204℃
耐最低溫度
-40℃
-40℃
-40℃
-268℃
-70℃
-23℃
適用工作溫度
≤65℃
≤80℃
≤120℃
≤200℃
≤200℃
≤180℃



氣動軟密封蝶閥和氣動硬密封蝶閥的區別：

1、軟密封蝶閥多為中線型，硬密封多為單偏心、雙偏心、三偏心蝶閥結構。
2、軟密封用于常溫環境。硬密封可用于低溫、常溫、高溫等環境。
3、軟密封使用于低壓-常壓，硬密封還可以使用于中高壓。
4、軟密封和三偏心硬密封蝶閥密封性能比較好，三偏心蝶閥在高壓高溫環境下可以保持良好的密封。
5、軟密封蝶閥的優點是密封性能好，缺點是容易老化、磨損、使用壽命短。
6、硬密封蝶閥使用壽命長，但是密封性相對比軟密封差。
?
