電動截止閥

多儀閥門 – 截止閥 – 電動截止閥系列
電動高壓截止閥

電動高壓截止閥

  • 閥門型號：J961H，J961W，J961Y
  • 通徑規格：DN10-DN100
  • 結構形式：直通
  • 閥體材質：鑄鋼、鉻鉬鋼、不銹鋼
  • 公稱壓力：PN160-PN320
  • 適用溫度：-29℃-550℃
  • 應用范圍：石油、化工、鋼鐵、化肥、電力行業等
  • 產品特點：密封性能好，耐磨、抗擦傷性能好，耐高溫高壓
電動高壓截止閥簡介：

電動高溫高壓截止閥又稱電站截止閥，適用于火力電站各種系統的管路上，切斷或接通管路介質。與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。電動高壓截止閥采用對焊的連接方式與管道進行焊接，適用于公稱壓力為PN16～32MPa，工作溫度≤550℃的高溫高壓工況場合中，主要用于鋼鐵、化工 、冶金 、火力電站等各種系統的管路中，做切斷或接通管路介質，除就地操作外，還可進行遠距離操作。

電動高壓截止閥性能特點：

1、高壓電動截止閥采用壓力自緊式密封，閥體支管兩端為焊接連接。
2、閥坐、閥瓣密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。
3、閥桿經抗腐蝕性氮化處理，有良好的抗腐蝕性和抗擦傷性。
4、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
5、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。
電動高壓截止閥設計標準：

設計與制造 GB/T12234 ASMEB16.34 　　
結構長度 JB/T3595
接口連接尺寸 JB/T3595 GB/T12224
檢驗與試驗 JB/T3595 MSS SP61
壓力與溫度基準 JB/T3595 ANSI B16.34

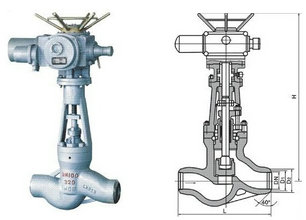

 電動高壓截止閥結構
電動高壓截止閥結構圖
電動高壓截止閥參數：

公稱壓力 PN16.0-32.0Mpa
公稱通徑 DN10-DN100
閥體形式 高壓鍛造閥
閥芯形式 柱塞式
主要材質 鑄鋼、鉻鉬鋼、不銹鋼
適用溫度 -29℃-550℃
連接形式 焊接式 (對焊、承插焊)
應用行業 石油、化工、制藥、化肥、電力行業等

電動高壓截止閥性能規范：

實驗壓力 公稱壓力(MPa)16. 20. 25. 32
強度試驗 24.0   30.0   37.5   48.0
密度實驗 17.6   22.0   27.5   35.2
工作溫度 ≤550℃
適用介質 水、蒸汽、油品、腐蝕性介質
