電動焊接截止閥
- 閥門型號：J961H，J961W，J961Y
- 通徑規格：DN10～DN100
- 結構形式：直通
- 閥體材質：鑄鋼、不銹鋼、鉻鉬鋼、鉻鉬釩鋼
- 公稱壓力：PN160、PN250、PN320
- 適用溫度：-29℃-550℃
- 應用范圍：水、石油、蒸汽、強氧化性介質等
- 產品特點：耐磨、耐高溫高壓，抗擦傷性能好、使用壽命長
電動焊接截止閥簡介：
電動焊接截止閥J961H/Y(電站截止閥)與管路連接采用焊接式結構，適用于水、蒸油品管路上，具有耐高溫、耐高壓的特點，主要由焊接截止閥與電動執行機構組成，通過接受380VAC的電壓即可實現遠程開關操作。電動焊接截止閥適用于公稱壓力PN20～32MPa及P54/100V-P57/170V，工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油、化工、水力、火力電站各種系統的管路中，做開關切斷或接通管路介質使用。具有密封面不易磨損、擦傷、密封性能好、壽命長，結構緊湊、啟閉性好、高度小、維修方便。
電動焊接截止閥性能優點：
1、閥門中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接。
2、閥瓣、閥座的密封面采用司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
3、高壓焊接式電站截止閥閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4、J961H/Y電動截止閥閥蓋填料函深度合理，填料加緩蝕劑，密封可靠。
|
電動焊接截止閥設計標準：
設計與制造：JB/T3595 DL/T531
結構長度：JB2766 GB/T15188.1
壓力-溫度：JB/T3595
試驗-檢驗：JB/T9092
|

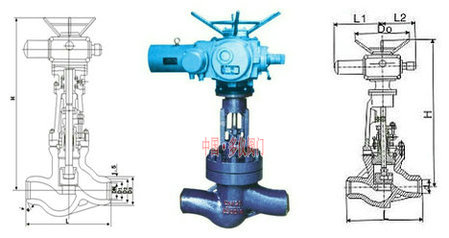

電動焊接截止閥結構圖
|
電動焊接截止閥結構原理：
對焊式電動截止閥一旦處于開啟狀態，它的閥座和閥瓣密封面之間就不再有接觸，因而它的密封面機械磨損較小，由于大部分截止閥的閥座和閥瓣比較容易修理，或更換密封元件時無需把整個閥門從管線上拆下來，所以這對于閥門和管線焊接成一體的場合是很適用的。介質通過此類閥門時的流動方向發生了變化，因此電站截止閥的流動阻力較高于其它閥門。
電動焊接截止閥技術參數：
|
公稱通徑 |
DN10～DN100 |
|
公稱壓力 |
16.0 25.0 32.0 （Mpa） |
|
連接方式 |
對焊式、承插焊 |
|
控制方式 |
電動控制 |
|
閥體材質 |
鑄鋼、不銹鋼、鉻鉬鋼、鉻鉬釩鋼 |
|
填料 |
增強柔性石墨 |
|
溫度范圍 |
-29℃-550℃ |
|
適用介質 |
水、石油、蒸汽、強氧化性介質等 |
