閥門型號編制(表示方法)，閥門型號含義

時間：2017-04-14 10:31:13   來源：多儀閥門   點擊：0次
最新閥門型號編制方法

如今閥門的類型和材料種類越來越多，閥門型號的編制也愈來愈復雜，閥門型號的標準化對閥門的設計、選用提供了方便。我國雖然有閥門型號編制的統一標準，但逐漸不能適應閥門工業發展的需要。目前，閥門制造廠一般采用統一的編號方法；不能采用統一編號方法的，各生產廠家可按自己的情況制訂出編號方法。

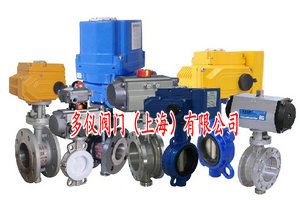

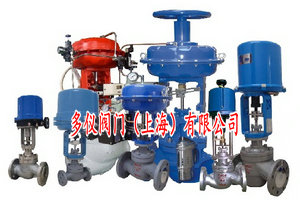

閥門型號大全閥門型號大全

閥門型號編制方法規定了閥門的型號說明、閥門類型、驅動方式、連接形式、結構形式、密封面材料、壓力和閥體材料代號的表示方法。閥門型號編制方法適用于各類閘閥、截止閥、節流閥、蝶閥、球閥、隔膜閥、旋塞閥、止回閥、排污閥、柱塞閥、減壓閥、疏水閥、安全閥的管道閥門產品。

標準閥門型號表示方法

閥門型號編制方法通常應表示閥門類型、驅動方式、連接形式、結構特點、公稱壓力、密封面材料、閥體材料等要素。

一單元、閥門類型（代號）：

類型 蝶閥 安全閥 隔膜閥 球閥 閘閥 止回閥 旋塞閥 減壓閥 截止閥 過濾器 放料閥 安全閥
代號 D A G Q Z H X  Y J GL FL A

二單元、閥門傳動方式（代號）：

方式 電磁動 電磁液動 電液動 蝸輪 正齒輪 傘齒輪 氣動 液動 氣-液動 電動 手柄 手輪
代號 0 1 2 3 4 5 6 7 8 9 無代號 無代號

三單元、閥門連接方式（代號）：

連接方式 內螺紋 外螺紋 兩不同連接 法蘭 焊接 對夾 卡箍 卡套
代號 1 2 3 4 6 7 8 9

四單元、閥門結構形式（代號）：

蝶閥結構形式 （代號）：

蝶閥結構形式 蝶閥代號 蝶閥結構形式 蝶閥代號
密 封 型 單 偏 心 0 非密封型 單 偏 心 5
中心垂直板 1 中心垂直板 6
雙 偏 心 2 雙 偏 心 7
三 偏 心 3 三 偏 心 8
連桿機構 4 連桿機構 9

閘閥結構形式（代號）：

閘閥結構形式 閘閥代號
閥桿升降式 楔式閘板 彈 性 閘 板 0
（明桿） 剛性閘板 單 閘 板 1
雙 閘 板 2
平行式閘板 單 閘 板 3
雙 閘 板 4
閥桿非升降式（暗桿） 楔式閘板 單 閘 板 5
雙 閘 板 6
平行式閘板 單 閘 板 7
雙 閘 板 8

球閥結構形式（代號）：

球閥結構形式 球閥代號 球閥結構形式 球閥代號
浮 動 球 直通流道 1 固 定 球 直通流道 7
Y形三通流道 2 四通流道 6
L形三通流道 4 T形三通流道 8
T形三通流道 5 L形三通流道 9
— — 半球直通 0

止回閥結構形式（代號）：

止回閥 結構形式 止回閥代號 止回閥結構形式 止回閥代號
升降式閥瓣 直通流道 1 旋啟式閥瓣 單瓣結構 4
立式結構 2 多瓣結構 5
角式流道 3 雙瓣結構 6
— — — 蝶形止回式 7

截止閥、節流閥和柱塞閥結構形式（代號）：

截止閥結構形式 截止閥代號 截止閥結構形式 截止閥代號
閥瓣非平衡式 直通流道 1 閥瓣平衡式 直通流道 6
Z形流道 2 角式流道 7
三通流道 3 — —
角式流道 4 — —
直流流道 5 — —

隔膜閥結構形式（代號）：

隔膜閥結構形式 隔膜閥代號 隔膜閥結構形式 隔膜閥代號
屋脊流道 1 直通流道 6
直流流道 5 Y形角式流道 8

旋塞閥結構形式（代號）：

旋塞閥結構形式 旋塞閥代號 旋塞閥結構形式 旋塞閥代號
填料密封 直通流道 3 油 密 封 直通流道 7
T形三通流道 4 T形三通流道 8
四通流道 5 — —

安全閥結構形式（代號）：

安全閥結構形式 安全閥代號 安全閥結構形式 安全閥代號
彈簧載荷彈簧密封結構 帶散熱片全啟式 0 彈簧載荷彈簧不封閉且?guī)О馐纸Y(jié)構 微啟式、雙聯閥 3
微啟式 1 微啟式 7
全啟式 2 全啟式 8
帶扳手全啟式 4 — —
杠桿式 單杠桿 2 帶控制機構全啟式   6
雙杠桿 4 脈 沖 式   9

減壓閥結構形式（代號）：

減壓閥結構形式 減壓閥代號 減壓閥結構形式 減壓閥代號
薄  膜  式 1 波紋管式 4
彈簧薄膜式 2 杠 桿 式 5
活  塞  式 3 — —

疏水閥結構形式（代號）：

減壓閥結構形式 減壓閥代號 減壓閥結構形式 減壓閥代號
浮球式 1 蒸汽壓力式或膜盒式 6
浮桶式 3 雙金屬片式 7
液體或固體膨脹式 4 脈沖式 8
鐘形浮子式 5 圓盤熱動力式 9

排污閥結構形式（代號）：

排污閥結構形式 排污閥代號 排污閥結構形式 排污閥代號
液面連接排放 截止型直通式 1 液底間斷排放 截止型直流式 5
截止型角式 2 截止型直通式 6
— — 截止型角式 7
— — 浮動閘板型直通式 8

五單元、閥門密封材質（代號）：

 材料 巴氏合金 搪 滲氮鋼 18-8系不銹鋼 氟塑料 玻璃 Cr13不銹鋼 襯膠 蒙乃爾合金
代號 B C D E F G H J M
材料 尼龍塑料 蒙乃爾 襯鉛 Mo2Ti不銹鋼 塑料 銅合金 橡膠 硬質合金 閥體直接加工
代號 N P Q R S T X Y W

六單元、閥門公稱壓力（代號）：

閥門公稱壓力數值用阿拉伯?dāng)?shù)字直接表示，它是MPa的10倍。壓力1.0MPA 即是DN=1.0MPA 公稱壓力為10公斤。表示閥門的公稱壓力！

七單元、閥門閥體材料(代號)：

 閥體材料 鈦及鈦合金 碳鋼 Cr13系不銹鋼 鉻鉬鋼 可鍛鑄鐵 鋁合金
代號 A C H I K L
閥體材料 球墨鑄鐵 Mo2Ti系不銹鋼 塑料 銅及銅合金 18-8系不銹鋼 灰鑄鐵
代號 Q R S T P  Z
